發電機定子冷卻水新型濾網（激光打孔濾水器）
目 錄
一、 前言
二、 結構特點
三、 技術規格
四、 選型
五、 型號意義
六、 使用說明
七、 清洗說明
一、 前言
發電機定子冷卻水新型濾網（激光打孔濾水器）高精密激光打孔濾水器是我公司根據國家電力公司《防止電力生產重大事故的二十五項重點要求》第11.3.1.1及11.3.1.2條發機內冷水系統濾網需將鋼絲、銅絲濾網等更換為激光打孔的不銹鋼新型濾網，防止濾網破碎進入發電機線圈的規定而開發生產的一種高科技產品，其產品特點是采用了高強度激光打出的微孔網板，可阻擋雜質及顆粒進入發電機線棒，防止雜質堆積而造成線棒阻塞的事故發生。
二、 發電機定子冷卻水新型濾網（激光打孔濾水器）結構特點
1、 安全性高。徹底消除了因?yàn)V網破碎而導致內冷水線棒堵塞 的事故隱患。
2、 對于大型發電機、汽輪機油系統的最后過濾也能起到阻擋前面濾網碎片的功效。所以也適用于電廠油系統。
3、 精度高，均勻性好。由于采用激光打孔，所以網孔精度及均勻性均呈現出非常規則的特點。
4、 強度及抗腐蝕性高。激光網板的優質材料保證了在大強度高沖擊的水流下穩定工作的性能，同時耐腐蝕性也非常出色。
三、 發電機定子冷卻水新型濾網（激光打孔濾水器）技術規格
1、 激光微孔10μm——300μm，考慮水阻因素，通流比一般推薦1：10。
2、 微孔直徑最小可達0.3mm，但考慮水阻因素，一般推薦為0.5mm，最大也可至1mm。
通流比：指精密濾水器進出口管徑面積與內部濾芯過流面積之比，一般推薦為1：6.5，部分水中雜質較多，流通條件較差的可適當增加。
四、 發電機定子冷卻水新型濾網（激光打孔濾水器）選型
我們將根據客戶的現場尺寸，在滿足通流比的情況下，為客戶量身定做不同形式的濾水器，如高進低出式、斜插式、側進中出式等等。

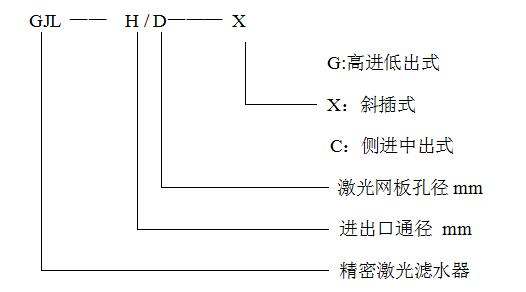

五、 發電機定子冷卻水新型濾網（激光打孔濾水器）型號意義
六、 發電機定子冷卻水新型濾網（激光打孔濾水器）使用說明
1、 將濾水器裝入系統焊接法蘭時注意焊接過程中勿將焊渣濺入濾芯上。
2、 試機前最好將管路系統清洗干凈。
3、 試壓時先打開進水口閥門，關閉出水口閥門，并打開排空閥。
4、 當排空閥出水后將其關閉，并打開出水口閥門即可投入正常運行。
七、 發電機定子冷卻水新型濾網（激光打孔濾水器）清洗說明
1、 如果開始試機時系統較臟，可在走兩三遍水后將濾水器上部法蘭打開，輕輕取出濾水器濾芯。
2、 取出濾芯后將濾芯浸在清水里用軟毛刷清洗芯外部，清洗時注意勿用堅硬物體碰擊濾芯體。
3、 打開底閥，將濾筒內臟物清洗出去。
4、 將濾芯輕輕裝入濾筒內，放好墊片及法蘭蓋，擰緊螺栓。
5、 在正常運行后，如水質較好，可半年至一年按上述程序清洗一次。
